磁翻板液位计高密封、防泄漏

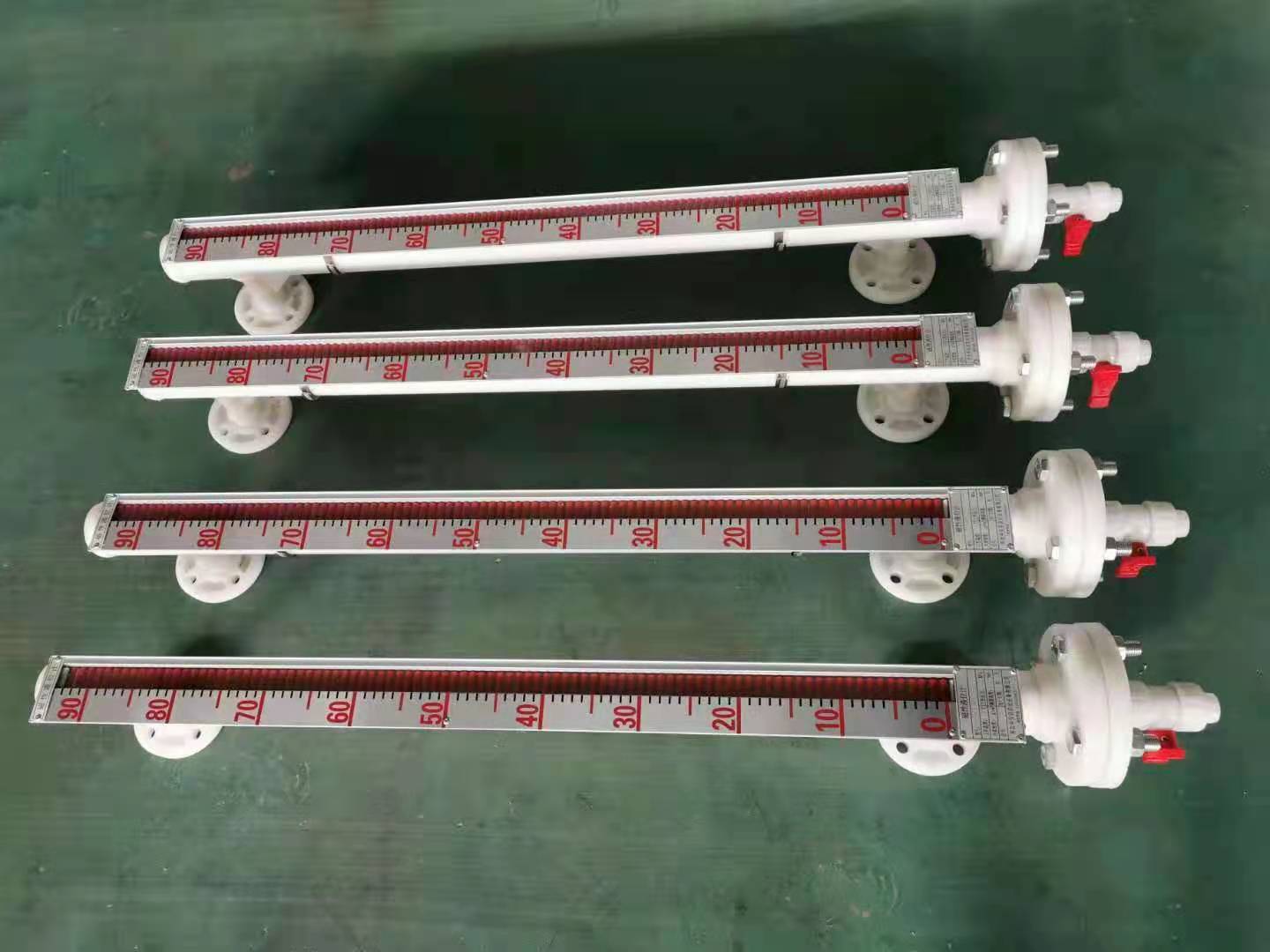

磁翻柱液位计

    概 述:

    翻柱液位计是凯安达公司业引进吸收国外同类产品，并加以提高研制生产的产品。系列产品可以做到高密封、防泄漏和在高温、高压、高粘、 强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区，显示醒目，读数直观，且测量范围大，配上液位报警、控制开关，可实现液位或界位的上、下限报警和控制，配上LB型液位变送器，可将液位、界位信号转换成二线制4～20mADC标准信号，实现远距离检测、指示、记录与控制。
系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。

    结构原理：

    液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦
    合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、
    白界位处为容器内介质液位的实际高度，从而实现液位的指示.

    适用范围：

    适合高温高压容器内液体介质的液位测量。除现场指示，还可配远传变送器、报警（控制）开关，检测功能齐全。指示新颖，读数直观、醒目，
    观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制。 指示机构与被测介质隔离，因而密封性好，可靠性高，
    使用安全。 结构简单，安装方便，维护费用低。

    技术参数：

    测量范围：150～8000mm，对中心距超过8000mm的或运输条件不允许超过长度的液位计可采用分段制造
    工作压力：  4.0MPa          6.4MPa           10.0MPa           16.0MPa    25.0MPa
    工作温度：≤420℃   精确度：±10mm   介质密度： ≥500kg/m3
    环境振动：频率≤25Hz 振幅≤0.5mm     跟随速度：≤0.08m/s  介质粘度：≤0.4Pa.S

    过程连接：
    旁路侧面安装法兰：DN25，PN4.0
    法兰标准：HG20592～20635-97其它法兰标准请用户注明。

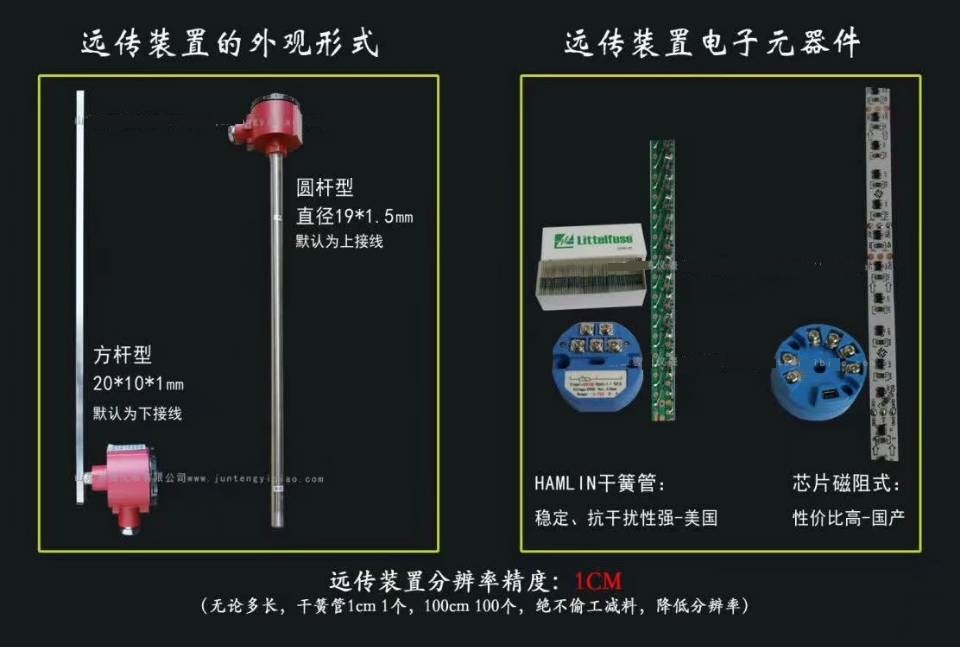

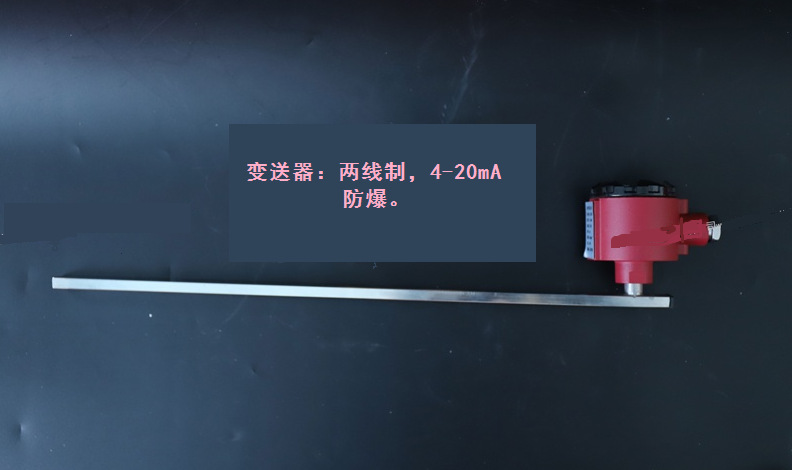

    LB远传变送器
    测量范围：300～8000mm   输出信号：4～20mADC二线制   电源：24VDC（15～35VDC）
